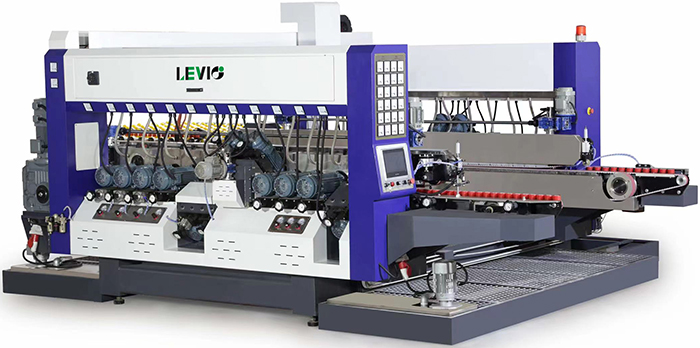

玻璃直线双边磨边机系列，适用于加工工艺玻璃、家私门窗玻璃、建筑工程玻璃、家电玻璃、太阳能玻璃、中空Low-E玻璃等各种类型的双直线磨边，具有速度快、抛光亮度高等特点。机械采用双直线导轨、双滚珠丝杆的高精度传动结构、电气控制部分采用PLC可编程电脑系统，配有高档人机界面触摸屏操作系统。
可选配安全倒角型、除膜型或抛光增强型，除膜磨头可以降低高度后当磨边磨头使用；正意玻璃双边磨边机结构先进，零部件加工精密，装配工艺精湛，配件优质，性能稳定，品质优良，操作维护简单方便，抛光清晰明亮透切，无刀纹、无朦胧边、无崩边现象，效果非常稳定。
|
型号 |
|
|
|
|
|
|
|
LEMD1620 |
2 00mm |
16 00mm |
3- 30 mm |
0. 5 -6 .5 m/min |
47.4 KW |
5700 kg |
|
LEMD2020 |
2 00mm |
20 00mm |
3- 30 mm |
0. 5 -6 .5 m/min |
47.4 KW |
6100 kg |
|
LEMD2520 |
28 0mm |
25 00mm |
3- 30 mm |
0. 5 -6 .5 m/min |
47.4 KW |
6500 kg |
|
LEMD3020 |
3 00mm |
30 00mm |
3- 30 mm |
0. 5 -6 .5 m/min |
47.4 KW |
6900 kg |
|
LEMD4220 |
3 00mm |
42 00mm |
3- 30 mm |
0. 5 -6 .5 m/min |
47.4 KW |
7800 kg |
一、 主要技术参数要求
1、最大加工尺寸：4200 mm
2、最小加工宽度尺寸：230mm
3、加工玻璃厚度尺寸：4～28mm
4、45度倒角宽度尺寸：1～3mm
5、底边单边最大磨削量：3mm
6、速度范围：3～8m/min,要达到好的抛光效果A,B,C
A、当磨削4mm～8mm厚度时,进给速度：8m/min
B、当磨削10mm～12mm厚度时,进给速度：3m/min
C、当磨削15mm～19mm厚度玻璃时，进给速度：1.2m/min
D、当粗磨时可达8米速度
7、工作台标高高度：900mm
8、双边机：20磨头
9、滑动磨头组移动速度：1.5mm/min
10、气动工作压力：0.7MPa
11、风机风量：约1560m³/h
12、水泵排量：约23m³/h
13、总功率： 约52.5KW
14、占地面积：6500x5600x2300mm
15、总重量：约8000Kg
二、设备配置表
|
名称 |
配置说明 |
|
磨边机主框架材料 |
底座钢结构组焊，经人工时效处理，不变形。 |
|
磨头电机 |
1-2# 用 3 千瓦上海德驱驰电机其他用 ABB 电机 |
|
直线导轨 |
台湾上银或其他品牌 |
|
滚珠丝杠 |
台湾 TBI |
|
传送皮带 |
国内品牌同步带 |
|
气动控制软件 |
品牌气动 |
|
变频器 |
博世力士乐 |
|
光电开关 |
KEYENCE ( 日本基恩士 ) |
|
人机界面 |
MCGS 北京昆仑通态 |
|
中间继电器、编码器 |
OMRON 欧姆龙产品 |
|
控制系统 |
三菱系列产品 |
|
按钮开关 |
正泰产品 |
|
接触器、热继电器 |
施耐德产品 |
|
变压器 |
天正产品 |
|
断路器 |
天正产品 |
|
电源断路器 |
天正产品 |
|
电流表、电压表 |
奥仪产品 |
三、磨轮配置及顺序如下（20磨头）
|
磨头
名称 参数 |
磨头 L1
（底边） |
磨头 L2
（底边） |
磨头 L3
（底边） |
磨 L4
（倒角） |
磨头 L5
（倒角） |
磨头 L6
（倒角） |
磨头 L7
（倒角） |
磨头 L8
（底边） |
磨头 L9
（底边） |
磨头 L10
（底边）） |
|
电
机 |
功率（ KW） |
3 |
3 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
转速（转 / 分） |
2800 |
2800 |
2800 |
2800 |
2800 |
2800 |
2800 |
2800 |
2800 |
2800 |
|
磨
轮 |
名称 |
金刚轮 |
金刚轮 |
树脂轮 |
树脂轮 |
10S40 抛光轮 |
树脂轮 |
10S40 抛光轮 |
10S40 抛光轮 |
10S60 抛光轮 |
10S60
抛光轮 | |
