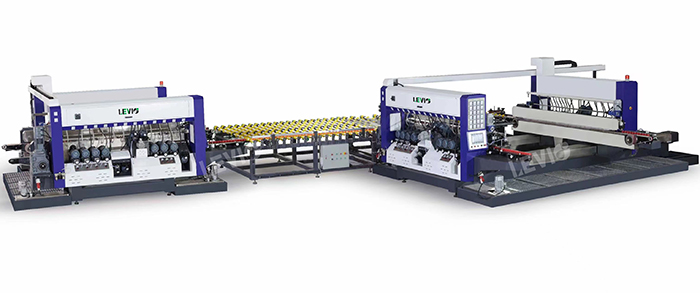

玻璃直线双边磨边机流水线系列由 1#双直边磨边机 、中转台(直线型、 L型、吸盘型)、2#双直边磨边机(可选配安全倒角)组成。可配套自动上片台、清洗机和自动下片台组成全自动生产线。玻璃由自动上片台自动吸片至输送台,输送至1#双边磨边机,玻璃自动定位磨边后,进入中转台将玻璃转换90度后快速到达2#双边磨边机,玻璃自动定位磨边后进入清洗机,清洗干燥完成后由自动下片台将玻璃直接放上玻璃架。玻璃双边磨边机流水线具有精度高、易于维护、调整快捷方便、操作简便、自动化程度高、节约人工等特点,从自动上片、磨边、转片、清洗到自动下片一次完成。根据客户生产车间空间,生产线布局可采用直线型、L型和U型等。玻璃双边磨边机流水线适合加工工艺玻璃、建筑门窗玻璃、太阳能玻璃和电子电器玻璃等的全自动加工生产。 一、 主要技术参数要求 1、最大加工尺寸:4200×2500 mm 2、最小加工尺寸:450*450mm 3、加工玻璃厚度尺寸:4~25mm 4、45度倒角宽度尺寸:1~3mm 5、底边单边最大磨削量:3mm 6、速度范围:1~5m/min,要达到好的抛光效果A,B,C A、当磨削4mm~8mm厚度时,进给速度:3m/min B、当磨削10mm~12mm厚度时,进给速度:2.3m/min C、当磨削15mm~19mm厚度玻璃时,进给速度:1.2m/min 7、 工作台标高高度:900mm 8、 1号机4200mm宽20磨头,2号机2500mm宽20磨头。 9、 滑轮磨头组移动速度:700mm/min 10、 气动工作压力:0.7MPa 11、 风机风量:1069m³/h水泵排量:10m³/h 12、 总功率:108KW |
|
二、设备配置表
名称 |
配置说明 |
磨边机主框架材料 |
底座钢结构组焊,经人工时效处理,不变形。 |
磨头电机 |
1-2号用上海德驱驰3千瓦电机其余用上海ABB电机 |
直线导轨 |
台湾上银 |
滚珠丝杠 |
台湾TBI |
传送皮带 |
国内品牌同步带 |
气动控制软件 |
品牌气动 |
变频器 |
Rexrroth 博世力士乐 |
光电开关/行程开关 |
KEYENCE (日本基恩士) |
人机界面 |
MCGS北京昆仑通态 |
中间继电器、编码器 |
OMRON欧姆龙产品 |
控制系统 |
三菱系列产品 |
按钮开关 |
正泰电器 |
接触器、热继电器 |
施耐德产品 |
变压器 |
TENGEN天正 |
断路器 |
TENGEN天正 |
电源断路器 |
正泰产品 |
电流表、电压表 |
奥仪 | |
|
三:磨轮配置及顺序如下(1#机20磨头,2#机20磨头)
磨头
名称 参数 |
磨头L1
(底边) |
磨头L2
(底边) |
磨头L3
(底边) |
磨L4
(倒角) |
磨头L5
(倒角) |
磨头L6
(倒角) |
磨头L7
(倒角) |
磨头L8
(底边) |
磨头L9
(底边) |
磨头L10
(底边)) |
电
机 |
功率(KW) |
3 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
转速
(转/分) |
2800 |
2800 |
2800 |
2800 |
2800 |
2800 |
2800 |
2800 |
2800 |
2800 |
磨
轮 |
名称 |
金刚轮 |
金刚轮 |
树脂轮 |
树脂轮 |
10S40抛光轮 |
树脂轮 |
10S40抛光轮 |
10S40抛光轮 |
10S60抛光轮 |
10S60抛光轮 | |
| |
